УСО 4А

Стойки опор предварительно напряженные УСО 4 А- это вертикальные элементы, которые имеют квадратное сплошное сечение и используются как основные несущие составные части зданий и технических сооружений. Данные элементы используют как опору для электротехнического оборудования различного назначения. Эксплуатация ЖБИ-стоек в горизонтальном положении не допускается. Обустройство электроподстанций и других технических сооружений производится по определенным нормам и правилам. В качестве основных элементов применяют железобетонные изделия, так как именно такие материалы отвечают по требованиям прочности и надежности.
Маркировка
Стандартом «Серия 3.407-102 выпуск 1» предусмотрена обязательная маркировка каждой единицы железобетонных изделий. Наносится она несмываемой черной краской на одну из торцовых сторон. Маркировка содержит два типа данных:
основные, наносимые в обязательном порядке, сюда относят:

• «УСО» - название изделия – «унифицированная стойка опоры»,
• «цифра» - типовой размер,
• «буква» - наличие оголовка на торцовой стороне,
• «буква» - тип армирования.

дополнительные, наносить которые не обязательно, сюда относят:

• геометрический объем,
• дату изготовления,
• номер партии,
• массу стойки,
• код завода-изготовителя,
• расход бетона на производство одной единицы и тому подобное.

Необязательная информация наносится по желанию производителя, поставщика или покупателя, заказывающего УСО-4А.
Область применения
Предварительно напряженные стойки УСО-4А предназначены для монтажа электроподстанций с номинальным напряжением от 35 до 500 кВт, а также для промышленных сооружений, любого спектра использования. Причем высотность зданий не играет роли, УСО-4А востребованы как для мало, так и для многоэтажных сооружений.
Стойки УСО-4А наиболее совместимы с УБ-подножниками стаканной разновидности. Либо в предварительно подготовленные скважины. С заделкой скважин или без этого решают исходя из степени «слабости» грунта. На слабых или подверженных вспучиванию почвах заделка обязательно, на более плотных и устойчивых почвах ее проводить не обязательно.
Высокие показатели стойкости УСО-4А позволяют их использовать в зонах с повышенной ветровой активностью и низких температурах, высокой сейсмической активностью и других значительных динамических нагрузках.
Преимущества
Железобетонные стойки УСО-4А производят из бетона тяжелых марок класс не ниже В25 - В30, потому как главное требование к материалам здесь такие же, как и при изготовлении элементов, используемых при возведении сооружений повышенной опасности. Поэтому в бетонной смеси портландцементы, мелкофракционный щебень и песок. Что позволяет получить следующие технические характеристики:

• прочность на сжатие от М400,
• морозостойкость от F150,
• высокая степень устойчивости к образованию трещин,
• водонепроницаемость от W4.

Обязательная дополнительная гидрофобная обработка.

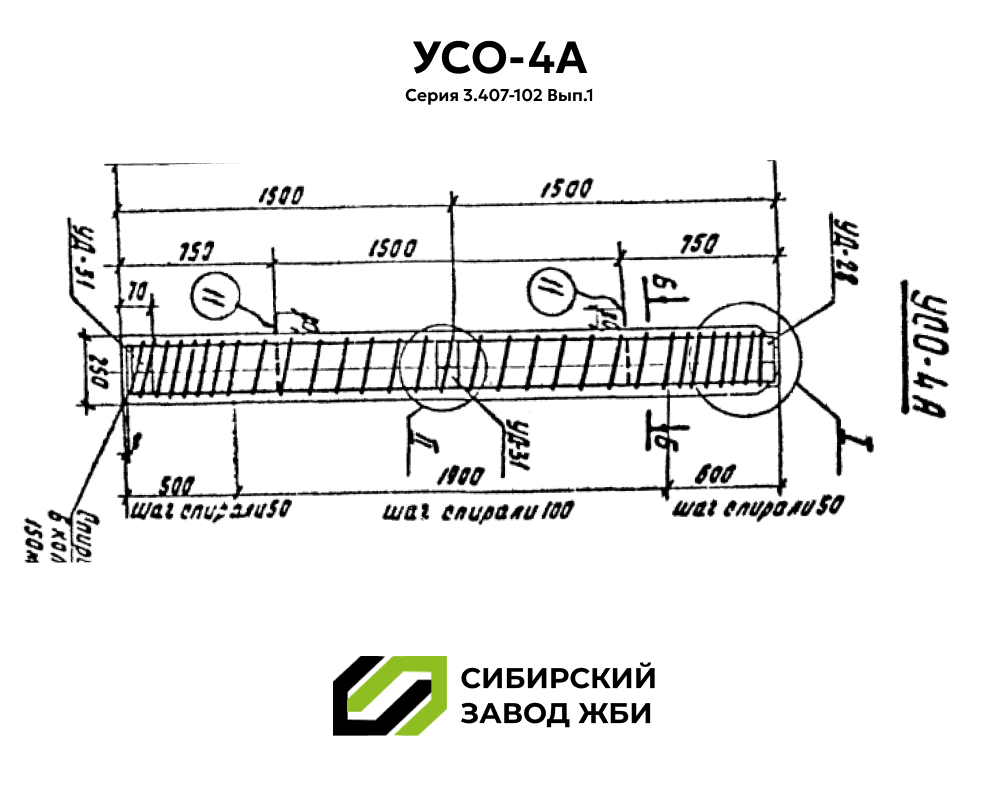

В качестве армирующего каркаса используются стержни из горячекатаных или предварительно напряженных стальных сплавов, соответствующих ГОСТу 5781-61A-I при D=16 мм, если класс A-III, то D=10мм. Сварка производится по контактно точечной технологии. В качестве закладных используют элементы типа УД-31.
В каждой стойке УСО-1А присутствует пара монтажных петель.
