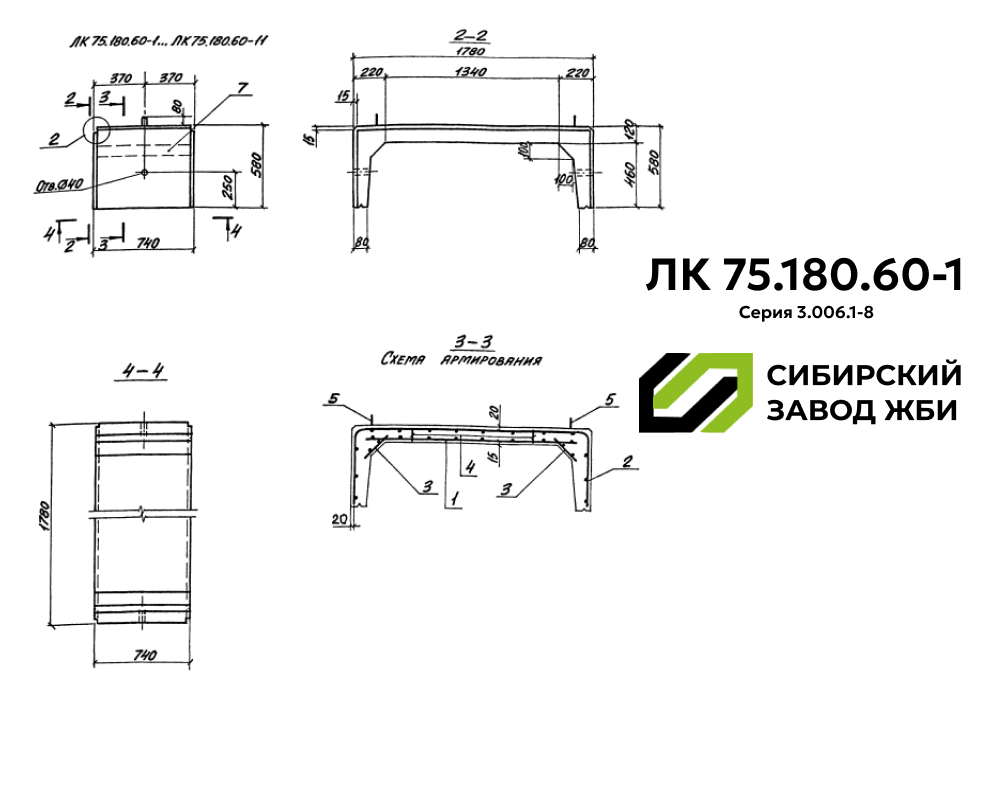

Короткий лоток ЛК 75.180.60-1 массой 0,6 т (габариты 740х1780х580 мм) обеспечивает стыковку крупногабаритных каналов.
Лотки теплотрасс типа ЛК представляют собой железобетонные изделия П-образной формы, которые защищают инженерные коммуникации, включая теплотрассы, газопроводы, водопроводы и электрические кабели, от механических повреждений, коррозии и агрессивной среды. Они также снижают теплопотери. Для их изготовления используется тяжёлый бетон марки не ниже М200 (прочность на сжатие — В15), усиленный стальной проволокой Вр-I и стержнями классов А-I и A-III. В бетон могут добавляться присадки для улучшения характеристик.
Эти конструкции обеспечивают трёхстороннюю защиту коммуникаций, а внутри могут быть закладные детали для крепления труб и кабелей, а также перегородки и разделительные элементы. Угловые модификации имеют боковой вырез для удобного соединения при создании поворотов и узлов трубопроводной системы.
Основные технические характеристики лотков включают морозостойкость не ниже F100 (иногда F300), водонепроницаемость W4 или выше и сейсмическую устойчивость до 9 баллов. Они подходят для использования в любых климатических условиях, включая сейсмоопасные районы, на просадочных грунтах и участках с высоким уровнем грунтовых вод.
Маркировка лотков содержит тип изделия (ЛК), длину, ширину и высоту в дециметрах (с округлением), а последняя цифра после дефиса указывает на допустимую нагрузку, зависящую от особенностей армирования. Например, обозначение ЛК 300.120.120-3 расшифровывается так: «ЛК» — лоток канала, «300» — длина 300 см, «120» — ширина 118 см, «120» — высота 118 см, «3» — тип нагрузки.
Монтаж лотков производится в соответствии с указаниями серии 3.006.1-8. Их укладывают на подбетонку толщиной 100 мм, армированную сетками по бокам (класс бетона — В7,5), с открытой стороной вверх. Часто их обрабатывают гидроизоляционными составами и устанавливают с небольшим уклоном для отвода воды. После установки лотки накрывают плитами перекрытия или крышками. Для герметичности может потребоваться дополнительная плита. Швы заполняют мастикой или раствором и герметизируют.
Преимущества лотков типа ЛК включают долговечность, устойчивость к агрессивным средам, температурным перепадам и влаге, высокую механическую прочность благодаря сочетанию бетона и армирования, а также лёгкость в обслуживании — для ремонта достаточно раскопать канал, поднять плиту и заменить повреждённый элемент. Основной недостаток — значительный вес конструкции.
